Черчение

Выполните чертеж по описанию.

Основание представляет собой параллелепипед. По центру верхней (наибольшей) плоскости параллелепипеда, вдоль ее длинной стороны, проходит паз призматической формы. В пазу имеются два сквозных цилиндрических отверстия. Центры отверстий отстоят от торцов детали на расстоянии 25 мм.

Высота параллелепипеда 30 мм, длина 100 мм, ширина 50 мм.

Глубина паза 15 мм, ширина 30 мм.

Диаметры отверстий 20 мм.

ОТВЕТЫ

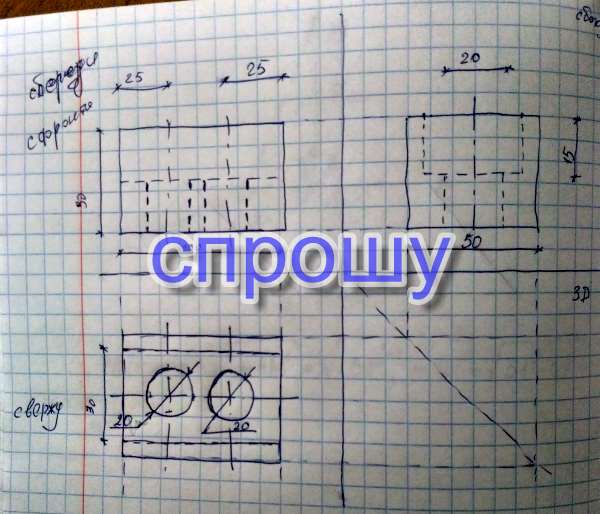

Вид спереди, сверху, сбоку.
