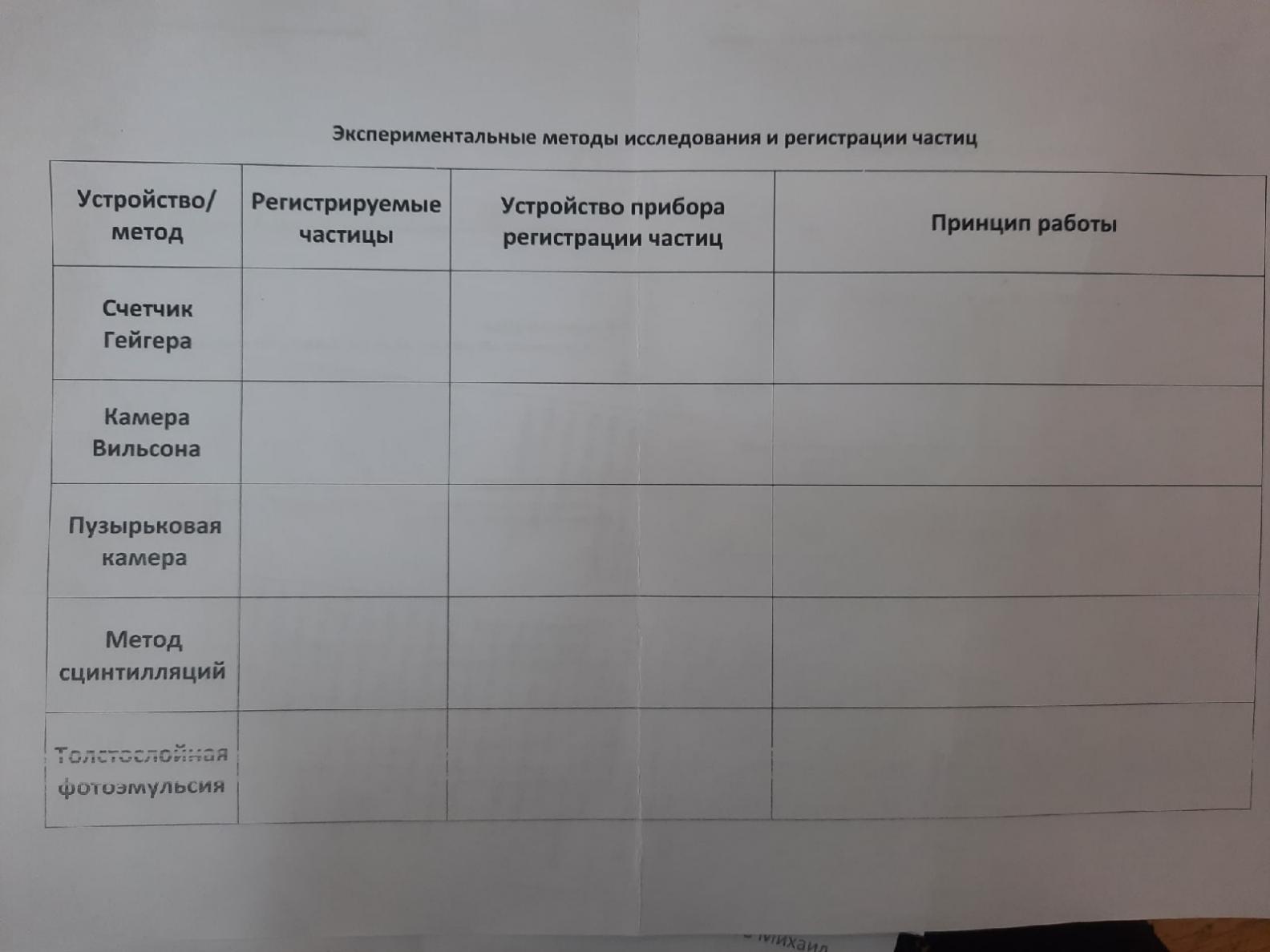

Экспериментальные методы исследования и регистрации частиц
Устройство/метод
Регистрируемые частицы
Устройство прибора регистрации частиц
Принцип работы
Счетчик Гейгера
Камера Вильсона
Пузырьковая камера
Метод сцинтилляций
Толстослойная фотоэмульсия
Заполнить таблицу.
1 колонка
- регистрация β частиц
- регистрация α и β частиц
- следы быстрых заряженных ионизирующих частиц
- регистрация ядерных излучений и элементарных частиц
- регистрация следов элементарных частиц
2 колонка
- состоит из металлического цилиндра, являющегося отрицательно заряженным электродом (катодом), и натянутой вдоль его оси тонкой проволоки — положительно заряженного электрода (анода)
- стеклянный цилиндр с крышкой, с поршнем внизу. На дне камеры находится чёрная ткань, увлажнённая смесью воды с этиловым спиртом
- металлическая камера со стеклянными окнами для освещения и фотографирования, заполненной жидким водородом, а так же магнитные катушки и поршень
- В комплект счётчика, кроме сцинтиллятора и ФЭУ и источника питания для него, входит радиотехническая аппаратура, которая обеспечивает усиление и регистрацию импульсов фотоэлектронного умножителя.
- Для опытов используют пластину, покрытую толстым слоем фотоэмульсий. Эта фотоэмульсия состоит из кристалликов бромида серебра.
3 колонка
- основан на эффекте ударной ионизации газовой среды под действием радиоактивных частиц или квантов электромагнитных колебаний в межэлектродном пространстве при высоком ускоряющем напряжении
- явление конденсации перенасыщенного пара: при появлении в среде перенасыщенного пара каких-либо центров конденсации (в частности ионов, сопровождающих след быстрой заряженной частицы) на них образуются мелкие капли жидкости. Эти капли достигают значительных размеров и могут быть сфотографированы.
- Камера заполнена жидкостью, которая находится в состоянии, близком к вскипанию. При резком уменьшении давления жидкость становится перегретой. Если в данном состоянии в камеру попадёт ионизирующая частица, то её траектория будет отмечена цепочкой пузырьков пара и может быть сфотографирована.
- Радиоактивная частица, попадая в сцинтиллятор, переводит молекулы в возбуждённое состояние. Переход молекул в основное энергетическое состояние сопровождается излучением фотона, который регистрируется детектором. Количество вспышек пропорционально количеству поглощённых радиоактивных частиц.
- Быстрая заряженная частица, проходящая через фотоэмульсию, отрывает электроны от отдельных атомов брома.
