Как уменьшить напряжение в светодиодной лампе?

Светодиод, это электронный элемент, который питается не напряжением а током. Если через него пропустить ток соответствующий его паспортным данным, то напряжение на нём выставится "автоматически" согласно паспортным данным. Т.е. если мы имеем девятивольтовые светодиоды (кстати на одном кристалле таких не бывает, стало быть в корпусе имеется три кристалла с падением напряжения на каждом по 3 - 3,2 вольта, в итоге получаем 9 - 9,6 вольт) то при последовательном их соединении напряжение на крайних выводах этой цепочки будет равно количеству светодиодов умноженное на 9 вольт. 7 штук = 63 вольта, 10 штук = 90 вольт и т.д.

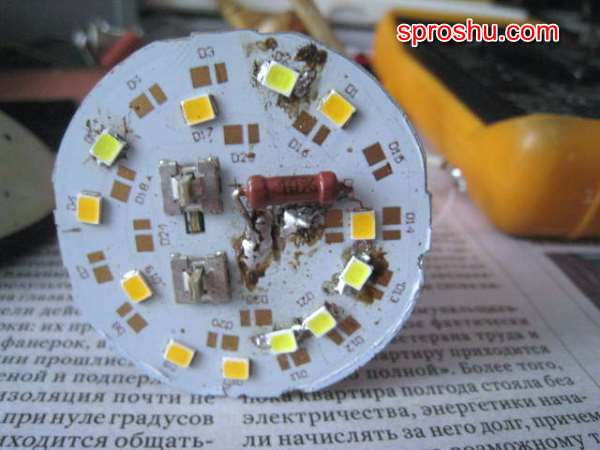

Никодимыч задал вопрос:

Ответ: Чтобы уменьшить напряжение в светодиодной лампе, необходимо уменьшить количество светодиодов в цепочке.

Но при этом, сила тока проходящая через эту цепочку светодиодов останется прежней ( заданной резистором Rcs) и светодиоды будут также работать в предельном режиме.

Но баловаться напряжением на цепочке светодиодов и током проходящим через эту цепочку можно только в разумных пределах. Иначе неминуем фатальный исход для микросхемы драйвера. Чтобы этого не произошло, в даташите имеется график области допустимых значений выходных напряжений и токов для безопасной работы драйвера. По буржуйски - SOA.

Полного даташита на JW1795 я не нашёл. Нашёл полный на JW1792. Параметры у них практически одинаковые за исключением сопротивления канала сток-исток.

А это область допустимых значений напряжений и токов для JW1792.

Так как у нас вариант корпуса SOP8, то пользуемся графиком серого цвета.

Ток рассчитывается по формуле I = 0,3/Rcs. Отсюда Rcs = 0,3/I

Берём ток равный 100 миллиампер, тогда Rcs = 0,3/0,1 = 3 Ом.

При таком токе мы можем использовать ряд напряжений 40-120 вольт. Т.е. подбирать количество светодиодов в цепочке исходя из допустимого напряжения.

Опять же, допустимое напряжение выбираем исходя из величины питающего (сетевого) напряжения. Если сетевое напряжение ниже 100 вольт то напряжение на выходе драйвера на поднимется выше 70 вольт. Это можно прочитать в верхнем скриншоте.

Вот как то так.
