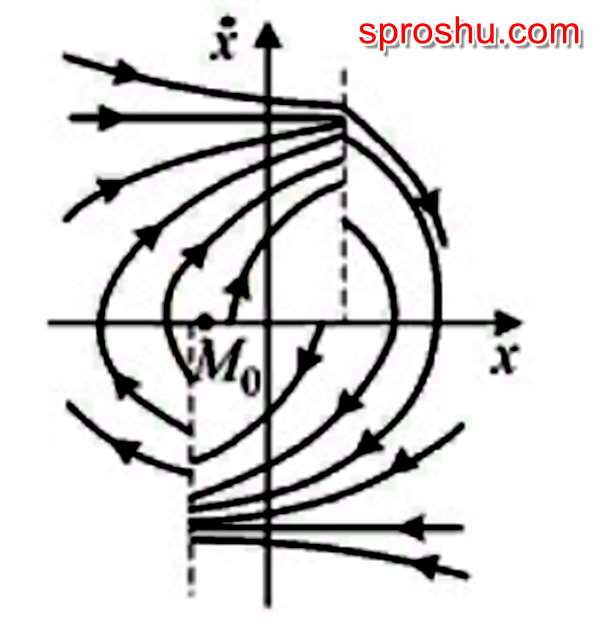

Какой вид процесса x(t) по приведенному фазовому портрету (см)?

Итак, предоставлен сложный фазовый портрет процесса..

Фазовый портрет не что иное, как описание процесса с исключением времени..

Есть две независимые координаты, т. е. система из двух дифуравнений первого порядка или одного - второго порядка..

Итак, если система второго порядка при определённых параметрах может стать колебательной с разным затуханием..

Если система имеет затухание, то фазовый портрет - устойчивый фокус, это второй и третий варианты.. Происходит навивание линий вокруг точки..

Иначе - неустойчивый фокус, когда линии расходятся, это первый вариант..

Ну и есть установившиеся колебания..

В данном случае в фазовом портрете линии в нижней и в верхней полуплоскости стремятся к горизонтальной линии (после линий переключения)..

Горизонтальная линия - это установившийся колебательный процесс, значит данный процесс - это возбуждение колебаний без затухания..

Именно вариант d есть тот процесс, что описывается данным фазовым портретом..
