Какой принцип работы баллонного газового редуктора лягушка?

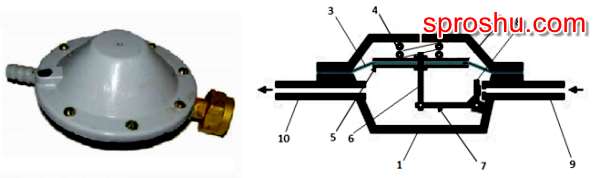

Принцип работы баллонного газового редуктора ("лягушка") понятен из схематического изображения, представленного на рисунке. Другие регуляторы давления, обеспечивающие поддержание постоянного расхода газовых сред, устроены аналогично. Они отличаются лишь конструктивной формой исполнения деталей, наличием или отсутствием регулирующих элементов.

Редуктор состоит из корпуса 1 и крышки 2, между которыми зажата круглая эластичная мембрана 3. Со стороны крышки мембрана нагружена пружиной 4. По центру мембрана также зажата двумя шайбами 5 со штоком 6, взаимодействующим с качающимся на шарнире коромыслом 7. На другом конце коромысла находится клапан 8, перекрывающий входное отверстие 9 редуктора.

При требуемом или меньшем давлении газа под мембраной, пружина через коромысло полностью открывает клапан и газ свободно поступает через входной патрубок в выходной 10. При повышении давления выше номинальной величины, мембрана сжимает пружину и через коромысло перекрывает клапан. Величина давления, необходимое для закрытия клапана, определяется площадью мембраны и силой сжатия пружины.

Крышка может быть оснащена регулирующим винтом для изменения степени сжатия пружины, что позволяет регулировать величину расхода газа. Есть также конструкции редукторов, в которых пространство между крышкой и мембраной заполнено инертным газом, обеспечивающим упругость мембраны, что позволяет обходиться без пружины.
